# CNN (Convolutional Neural Network)

 CNN의 시작은 고양이의 시각 인식에 관한 연구에서 비롯됐다. 고양이가 어떤 사진을 인식할 때, 각 뉴런이 각각 자신이 맡은 사진의 특정 부분에만 활성화되는 것이 확인되었고, 컴퓨터의 이미지 인식에도 같은 방식을 적용하는 시도가 이뤄졌다.

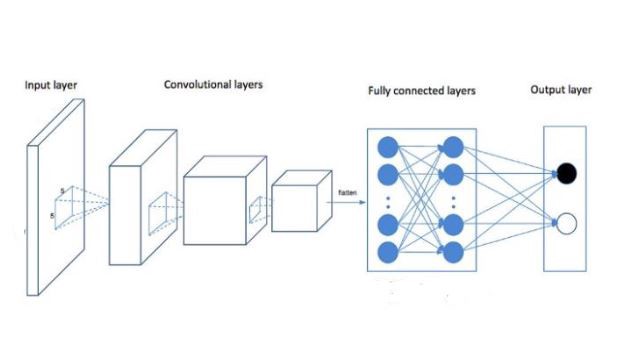

 CNN은 Convolutional Layer와 ReLU, Pooling 계층의 반복적 조합으로 구성되며 끝에는 Fully Connected Layer로 결과를 분류한다.



 실제로 CNN을 동작시킬 때, 행렬의 크기 단위로 설정한 filter를 사용해 전체 이미지를 부분으로 쪼개어 처리한다. 위 그림의 예는 3개의 RGB 컬러로 구성된 32 pixel X 32 pixel 이미지를 5 X 5 X 3의 크기를 가진 filter로 처리하는 모습이다.



 Filter는 원래 딥러닝에서 사용하던 Wx + b 회귀식의 가중치 행렬 W로 표현된다. 따라서 이미지를 filter를 통해 처리하는 것은 쪼개어진 이미지를 회귀식을 통해 계산해 하나의 숫자 ouput으로 만드는 과정을 의미한다. 이 과정을 쪼개어진 이미지 모두에 적용하면, 우리는 보다 축소된 크기의 숫자값 행렬을 얻을 수 있다. 이러한 과정을 거쳐 얻은 행렬을 Feature map이라고 하고 이 피쳐맵에 활성화 함수를 적용한 것을 Activation map이라고 한다.

 그렇다면 Feature map 하나의 크기는 어떻게 될까? 위 그림의 공식처럼 Output의 행 혹은 열 길이는 (N - F) / stride + 1로 구할 수 있다. 여기서 Stride는 filter를 몇 칸씩 이동하며 적용할지를 나타낸다. 예를들어, 위 그림에서 이미지의 가로, 세로 길이를 N이라 하고 filter의 가로, 세로 길이를 F라 한다면, N = 7, F = 3이다. 따라서 stride를 1로 설정해 filter를 한 칸씩 이동하며 적용하는 경우에는 (7 - 3) / 1 + 1 = 5를 통해 Ouput이 5 X 5 크기의 행렬이 되고, stride를 2로 설정해 filter를 두 칸씩 이동하며 적용하는 경우에는 (7 - 3) / 2 + 1 = 3을 통해 Output이 3 X 3 크기의 행렬이 된다. Stride가 3인 경우에는 공식에서 정수로 나누어 떨어지지 않기 때문에, CNN 적용이 불가능하다.



 그러나 filter를 통해 이미지를 축소시키는 것은 다시말해 어떠한 정보를 잃어버리게 된다는 점을 의미한다. 따라서, 일반적으로 CNN을 사용할 때는 이미지 가장자리에 0을 둘러싸는 Zero padding 처리를 한 후 진행한다. Zero padding을 진행하면 1. 이미지의 과도한 축소를 막을 수 있고 2. 이미지 모서리 부분의 위치를 어떤 형태로든 network에 알려줄 수 있다. 위 그림처럼 7 X 7 크기의 이미지에 1 pixel만큼 Zero padding 처리를 해 9 X 9 크기의 행렬을 만들면, 1만큼 stride를 적용해 3 X 3 크기의 filter를 거쳐 나오는 output의 크기는 (9 - 3) / 1 + 1 = 7을 통해 원래대로 7 X 7 행렬이 된다.



 지금까지 Convolutional Layer에서 하나의 Feature map을 만드는 과정을 살펴봤다. 이후에는 이 과정을 각 가중치가 서로 다른 여러 개의 filter에 대해 적용해 여러 개의 Activation map(활성화 함수가 적용된 Feature map)을 하나의 Convolutional Layer에서 만들 수 있다. 위와 같이 가중치가 서로 다른 6개의 5 X 5 X 3 filter를 사용한다면, 총 6개의 28 X 28 크기의 Activation map을 만들 수 있다.



 앞의 과정을 반복하면 위와 같이 여러 개의 Convolutional layer들을 만들 수 있다. Zero padding 없이 32 X 32 X 3 크기의 이미지를 첫 번째 Convolutional Layer에 넣으면 6개의 5 X 5 X 3 filter에 의해 28 X 28 X 6 Activation Maps가 나오고, 이를 두 번째 Convolutional Layer에 넣으면 10개의 5 X 5 X 6 filter에 의해 24 X 24 X 10 Activation Maps가 나온다.

 참고로 각각의 layer에서 사용되는 weight의 개수는 그 layer에 적용되는 필터의 크기와 갯수를 곱한 값과 같다. 즉, 첫 번째 layer의 경우 크기가 5 X 5 X 3인 filter가 6개 존재하므로 weight의 개수는 450개이다.



# Max pooling과 Fully Connnected Layer

 Pooling Layer란 하나의 Convolutional Layer에서 1개씩 부분 layer를 뽑아서 sampling을 통해 resize하여 다시 축소된 Convolutional Layer로 재구성한 Layer이다.



 Pooling은 filter를 이용해 진행하는데, 보통 Max pooling이 자주 이용된다. 위 그림처럼 stride가 2인 2 X 2 크기의 filter가 있다면, 그 filter에 대상이 된 4개의 값 중 가장 큰 값 하나를 선택해 Pooling Layer의 요소로 사용한다. 따라서, 위 그림의 Pooling Layer 요소는 6, 8, 3, 4로 구성된다.



 그리고 CNN 모델의 마지막에는 기존 Neural Network에서 사용하던 모든 뉴런들을 연결해 연산하는 Fully Connected Layer를 위치시킨다. Convolutional Layer의 경우 모든 뉴런을 연결시키지 않고 정보를 전달했는데, CNN의 끝 부분에서는 Softmax를 사용해 이미지를 분류해야 하므로 기존의 Fully Connected된 적당한 깊이의 Neural Network를 사용한다.





본 포스팅은 김성훈 교수님의 강의

'모두를 위한 딥러닝'을 학습하고 정리한 내용을 담고 있습니다.
