[OS] 5-1. CPU Scheduling



# CPU Burst & I/O Burst

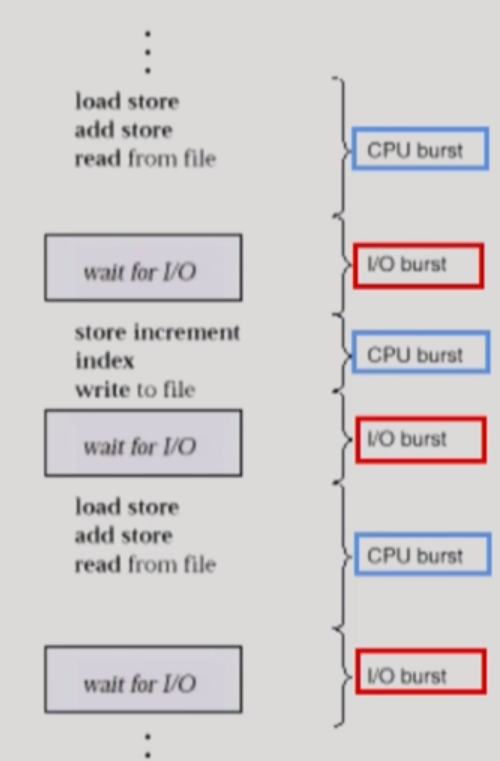

<CPU Burst & I/O Burst>



 어떤 프로그램이 실행된다는 것은 CPU Burst와 I/O Burst가 번갈아 가며 일어나는 것을 의미한다. 프로그램의 종류에 따라 두 Burst의 빈번함이 다를 수 있는데, ① 사용자 관여가 많은 (키보드 입력, 모니터 출력 등이 잦은) 프로그램(interactive job)은 CPU Burst 시간이 짧아지면서 두 Burst가 번갈아 빈번히 나타나고, ② 과학 계산용 프로그램 같은 연산 시간이 긴 프로그램은 CPU Burst 시간이 길어지면서 I/O 비중이 크게 줄어든다.

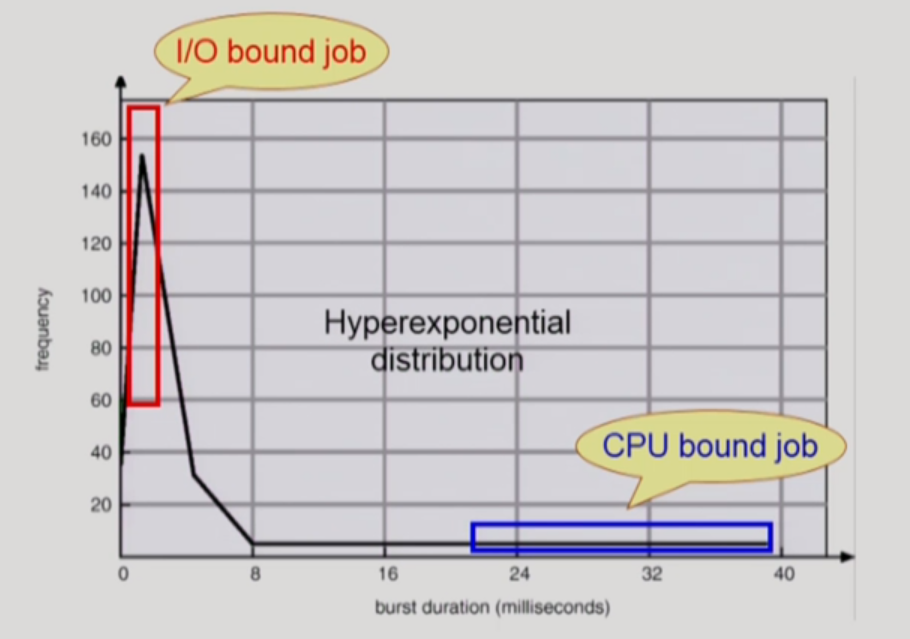

<CPU Burst 시간과 빈도에 따른 프로그램 분포>



 위 그래프는 CPU Burst 시간과 그 빈도에 따라 프로그램들을 분류한 것인데, CPU Burst 시간이 짧을수록 프로그램의 CPU Burst 빈도가 잦음을 알 수 있다. 이 같이 CPU를 잡고 계산하는 것보다 I/O에 더 많은 시간을 사용하는 프로그램들을 I/O bound job이라고 하며, 반대로 계산 위주로 구성된 프로세스는 CPU bound job이라고 부른다.

 여러 종류의 job(=process)이 섞여 있기 때문에, 그들을 적절한 CPU Scheduling이 필요하다.

 → CPU bound job이 CPU를 너무 오래 사용하면 효율성이 떨어지므로, I/O bound job(=Interactive한 job)에게 우선적으로 CPU를 주도록 지향하는 것이 CPU Scheduling의 주요한 목표이다.



# CPU Scheduler & Dispatcher

 1. CPU Scheduler

  (운영체제의 여러 코드 중 CPU schedule 기능을 담당하는 코드를 지칭하는 용어)

  Ready 상태의 프로세스 중 어떤 프로세스에게 CPU를 줄 지 결정한다.



 2. Dispatcher

  (역시 운영체제의 여러 코드 중 특정 코드를 지칭하는 용어)

  CPU 제어권을 CPU scheduler에 의해 선택된 프로세스에게 넘긴다. 이 과정을 문맥 교환(Context Switch)이라고 한다.

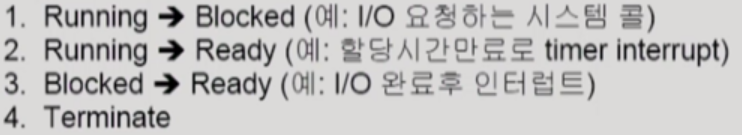

 ※ CPU Scheduling이 필요한 경우



  - 1, 4의 스케줄링은 nonpreemptive(=자진 반납, 비선점형), 나머지 모든 스케줄링은 preemptive(=강제로 뺏음, 선점형, 대부분의 현대적인 CPU 스케줄링에서 사용)

  - 3의 경우 일반적으로 원래 CPU를 점유하던 프로세스에게 timer가 끝날 때까지 CPU를 다시 쓰게 하지만, 만약 우선순위가 가장 높은 프로세스의 I/O가 완료된 것이었다면 해당 프로세스에게 CPU를 바로 넘기게 된다.



# Scheduling Criteria (CPU 스케줄링 성능 척도)

 1. 시스템 입장에서의 성능 척도

  : CPU 하나로 최대한 일을 많이 시키자!



  (1) CPU utilization (이용률) : 전체 시간 중 CPU가 놀지 않고 일한 시간의 비율



  (2) Throughput (처리량) : 주어진 시간 동안 완료한 작업(process)의 수



 2. 프로그램 입장에서의 성능 척도

  : 내가 CPU를 빨리 얻어서 내가 빨리 끝나는 게 중요!



  (1) Turnaround Time (소요시간, 반환시간) : CPU를 사용하기 위한 대기시간을 포함해 CPU를 사용완료하고 빠져나갈 때까지 걸린 총 시간 (다른 프로세스와 번갈아 CPU를 사용하게 되어도 그 모든 시간을 합하여 계산한다.)

   ※ 프로세스가 CPU를 쓰러 대기열에 들어와서 CPU를 사용하고 I/O하러 나갈 때까지의 시간

   ex) 중국집 손님이 코스요리를 시켰을 때, 중국집에 들어와서 요리를 기다리고 먹고를 반복하다가 다 먹고 나갈 때까지의 모든 시간



  (2) Waiting Time (대기시간) : Ready queue에서 대기하며 걸린 순수한 시간

   ※ CPU Burst와 I/O Burst가 번갈아 반복된다면, 그동안 생긴 여러 번의 대기 시간을 모두 합하여 계산하는 것이 아래의 Response Time과의 차이점이다.

   ex) 손님이 코스요리 음식을 기다린 모든 시간



  (3) Response Time (응답시간) : Ready queue에 들어와서 처음 CPU를 얻기까지 걸린 시간 (∝ time sharing)

   ex) 첫 번째 음식이 나올 때까지 기다린 시간



# CPU Scheduling Algorithm

 1. FCFS (First-Come First-Served) - nonpreemptive (비선점형)

  먼저 들어온 프로세스를 먼저 처리한다. 먼저 들어온 프로세스가 CPU bound job일 경우 처리 시간이 길어지므로, 효율적인 스케줄링은 아니다.

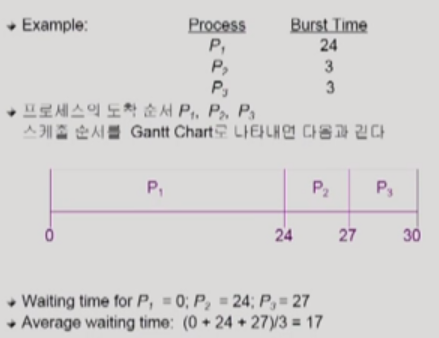

  ex 1) 0초 대에서 프로세스들이 간발의 차이로 P1, P2, P3 순으로 들어왔을 때

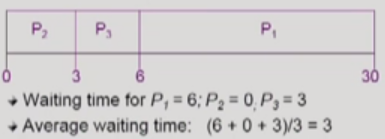

  ex 2) 0초 대에서 프로세스들이 간발의 차이로 P2, P3, P1 순으로 들어왔을 때



  FCFS는 ex 1과 ex 2의 waiting time 같이 들어온 작업의 순서에 따라 결과 차이가 크게 나타나는 비효율성이 있다. 이처럼 작업 시간이 긴 프로세스에 의해 작업 시간이 짧은 프로세스들이 실행되지 못하는 상황을 Convoy effect(호위 효과)라고 한다.



 2. SJF (Shortest-Job-First)

  CPU Burst가 짧은 프로세스에게 CPU 제어권을 제일 먼저 스케줄한다. 이 때, 각 프로세스의 다음 번 CPU Burst time을 고려하여 스케줄링에 활용한다.

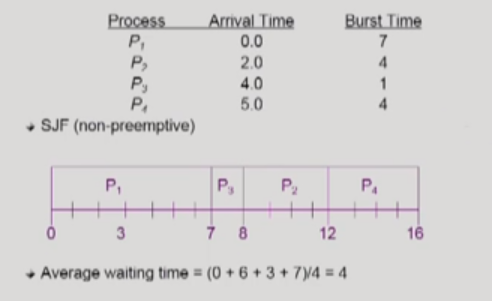

  (1) Nonpreemptive SJF

   일단 CPU를 잡으면 해당 프로세스의 CPU Burst가 완료될 때까지 CPU를 선점(preemption)당하지 않는다.

    → 프로세스가 CPU를 다 사용하고 나가는 시점에 CPU 스케줄링을 결정

   ex)

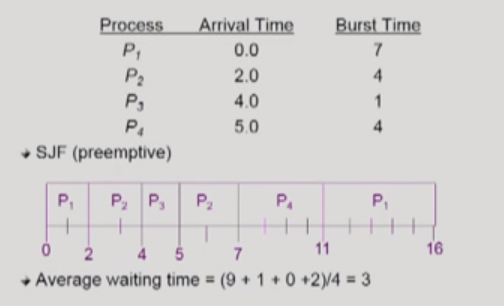

  (2) Preemptive SJF (SRTF = Shortest-Remaining-Time-First)

   현재 수행 중인 프로세스의 남은 burst time보다 더 짧은 CPU burst time을 가지는 새로운 프로세스가 도착하면 CPU를 빼앗는다. 주어진 프로세스들에 대하여 minimum average waiting time을 보장한다. (어떤 알고리즘도 이 waiting time 보다 빠를 수 없다.)

    → 새로운 프로세스가 들어올 때와 프로세스가 빠져 나갈 때, 두 가지 시점에서 CPU 스케줄링이 이뤄진다.

   ex)

  (3) SJF의 문제점

   - Starvation (기아 현상) : 우선도가 낮은 프로세스(=CPU burst time이 긴 프로세스)는 영원히 실행되지 못할 수 있다.

   - CPU burst time의 추정 : CPU burst time은 추정만 가능하기에 실제 정확한 시간을 알고 SJF를 수행하기는 어렵다.

    ※ CPU burst time 추정은 과거의 CPU 사용 흔적을 바탕으로 exponetial averaging 기법을 사용해 이뤄진다. 이 기법은 과거의 흔적일수록 덜 반영하고 최근 흔적일수록 많이 반영하는 흐름을 가진다.

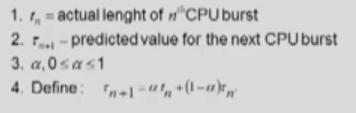

<Exponential averaging>

3. Priority Scheduling

 높은 우선 순위를 가지는 프로세스에게 CPU를 할당한다. 작은 정수가 high priority를 나타낸다. (SJF도 일종의 Priority Scheduling → priority = predicted next CPU burst time)



 (1) Nonpreemptive : CPU를 선점한 프로세스에게서 CPU를 빼앗지 않는다.



 (2) Preemptive : 우선도에 따라 CPU를 빼앗긴다. (SJF 설명과 유사)



 (3) Problem : Starvation (기아 현상)!!!

  → Solution) Aging : 시간이 지남에 따라 우선도가 낮은 프로세스의 우선도를 높인다.



 4. Round Robin (RR) - Preemptive (선점형), 현대적 CPU Scheduling

  각 프로세스는 동일한 크기의 할당 시간(time quantum)을 가지며 이 할당 시간이 지나면 CPU를 선점당하고 ready queue의 제일 뒤로 가서 다시 줄을 선다.



  - n개의 프로세스가 ready queue에 있고 할당 시간이 q time unit인 경우 각 프로세스는 최대 q time unit 단위로 CPU 시간의 1/n을 얻는다. (어떤 프로세스도 (n-1)q time unit 이상 기다리지 않는다.)



  - RR의 특징

   (1) Response Time 빨라지는 장점

   (2) Waiting Time은 CPU burst time이 긴 프로세스일수록 길고 반대의 경우 짧음



  - Performance

   (1) q large → FCFS

   (2) q small → context switch 오버헤드가 커진다.

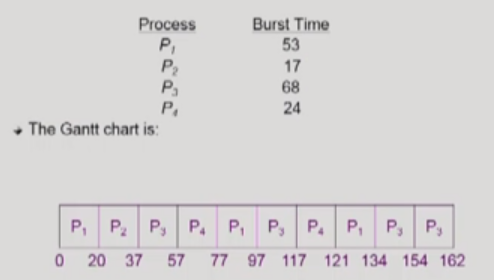

  ex) Time quantum이 20일 때



    → 일반적으로 SJF보다 average turnaround time이나 waiting time은 길어질 수 있지만 response time은 더 짧다. 또한, CPU 실행 시간이 동일한 프로세스들일 경우 RR이 비효율적일 수 있지만, 일반적으로는 CPU 실행 시간이 다르기 때문에 대부분에서 효율적이다.





출처 : KOCW '운영체제' / 이화여자대학교 반효경 교수님

본 포스팅은 이화여자대학교 반효경 교수님의 운영체제 강의를 듣고 정리한 내용을 담고 있습니다.
